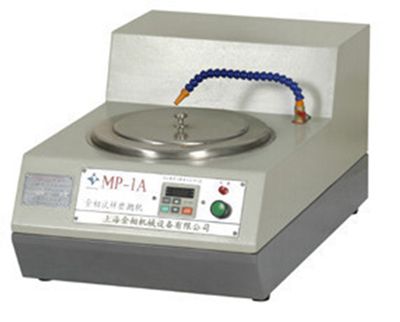

MP-1A型金相試樣磨拋機，是采用變頻實現(xiàn)無級變速的金相制樣設(shè)備，

可適應(yīng)各種不同材料試樣制備的轉(zhuǎn)速要求，具有外形美觀，經(jīng)久耐用，轉(zhuǎn)

動平穩(wěn)，噪音低，操作方便可靠，易維護保養(yǎng)等優(yōu)點。磨 盤  直 徑：230mm

     砂 紙  直 徑：220mm

     拋 盤  直 徑：230mm

     拋光織物直徑：230mm

     轉(zhuǎn)　      速：50～1400 r/min（無級）

   電   動   機：變頻電機 , 三相220V ,  0～50Hz

  外 形 尺  寸：720×410×390mm

 　  重    　　量：27Kg

     主 要  附 件：拋光織物4片、耐壓進水管1.5m、排水管1.5m

金相試驗操作方法和試驗規(guī)程

1.試樣制備：

   1.1試樣截取的方向，垂直于徑向，長度不超過8mm。

    1.2試樣可用手鋸或切割機床等切取，不論用何種方法取樣均應(yīng)注意試樣的溫度條件，必要時用水冷卻，以避免正式試樣因過熱而改變其組織。

2.試樣的研磨

    2.1準(zhǔn)備好的試樣，先在粗砂輪上磨平，候磨痕均勻一致后，即移至細(xì)砂輪上續(xù)磨，磨時須用水冷卻試樣，使金屬的組織不因受熱而發(fā)生變化。

    2.2經(jīng)砂輪磨好、洗凈、吹干后的試樣，隨即依次在由粗到細(xì)的各號砂紙上磨制，可采用在預(yù)磨機上進行磨制，從粗砂紙到細(xì)砂紙(w1-w6)、再換一次砂紙，試樣須轉(zhuǎn)90°角與舊磨良成垂直方向。

2.3經(jīng)預(yù)磨后的試樣，先在拋光機上進行粗拋光(拋光織物為細(xì)絨布、拋光液為W2.5金剛石拋光膏)，然后進行精拋光(拋光織物為錦絲絨，拋光液為W1.5金剛石拋光膏)拋光到試樣上的磨痕完全除去而表面像鏡面時為止，即粗糙度為Ra0.04以下。3.試樣的浸蝕

    3.1精拋后的試樣，便可浸入盛于玻璃皿之浸蝕劑中進行浸蝕。浸蝕時，試樣可不時地輕微移動，但拋光面不得與皿底接觸。

    3.2浸蝕劑一般采用4-8％硝酸酒精溶液。

    3.3浸蝕時間視金屬的性質(zhì)、檢驗?zāi)康募帮@微檢驗的放大倍數(shù)而定，以能在顯微鏡下清晰顯出金屬組織為宜。

    3.4試樣浸蝕完畢后，須迅速用水洗凈，表面兩用，酒精洗凈，然后用吹風(fēng)機吹干。

TAG： 金相顯微鏡 生物顯微鏡 體視顯微鏡 倒置顯微鏡 視頻顯微鏡 顯微鏡
