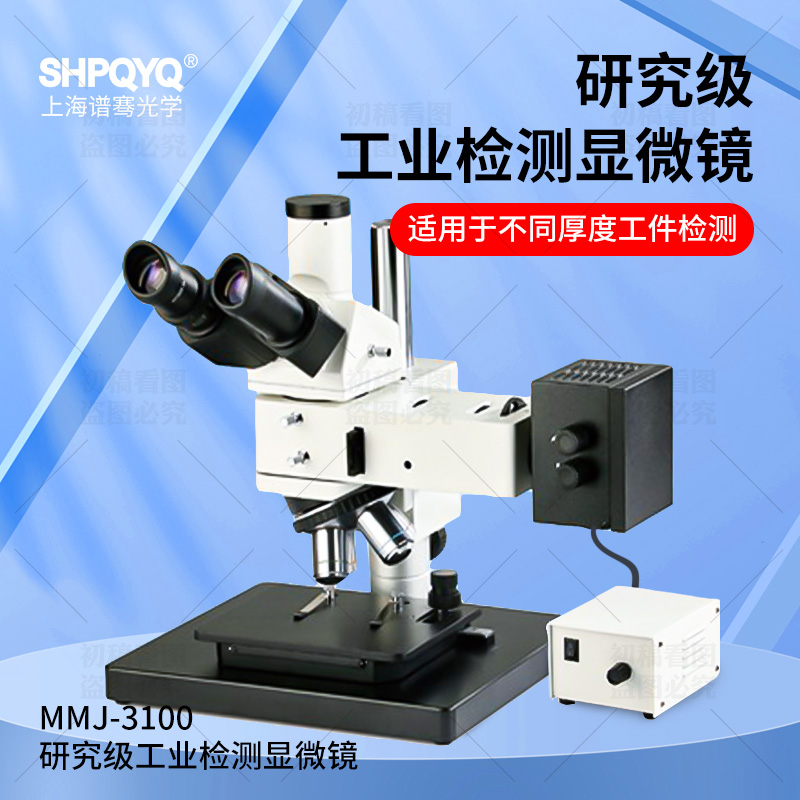

工業檢測金相顯微鏡MMJ-3100
MMJ-3100工業金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為工業檢測顯微鏡用戶在使用時能夠體驗其舒適性能，可應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在工作中感到舒適和放松。
【儀器特性】：
1．采用了UIS高分辨率、長工作距離無限光路校正系統的物鏡.
2．無限遠物鏡與所有觀察法相兼容包括明視野法、偏光法，并在每一觀察法中均提供高清晰的圖像質量。
3．采用非球面Kohler照明，增加觀察亮度。
4．WF10×（Φ22）超大視野目鏡。
5. 光學放大倍數 50X-1000X
測微目鏡：
測微目鏡是各種光學測量儀器的附件，裝配在適當?shù)墓鈱W(xué)儀器上，可以作各種用途的測量。如測定孔距，各種刻線及鍵槽等的寬度和長度、金屬表面質量、光譜帶寬、纖維織物密度和野外標本等，也可以作某些顯微硬度計的附件來測量壓痕及劃痕尺寸。
技術參數：
|
觀察頭 |
30°鉸鏈?zhǔn)饺浚?0mm-75mm） |
|
目鏡 |
大視野WF10×/22mm |
|
物鏡 |
無限遠平場消色差長工作距離物鏡：5×/0.12/WD.23.6mm、 10×/0.25/WD.17.8mm、20×/0.40/WD.10.4mm、50×/0.55WD.7.0mm、100×/0.8WD.3.2mm |
|
轉換器 |
可調中心五孔轉換器 |
|
平臺 |
機械式載物臺外形尺寸185mm×140mm |
|
底座外形尺寸: 300mm×240mm |
|
|
移動范圍：橫向35mm×縱向50mm |
|
|
濾色片 |
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 |
|
調焦 |
粗、微動同軸調焦，采用齒輪齒條傳動機構 微動格值0.002mm |
|
落射照明 |
帶孔徑光欄和視場光欄，鹵素?zé)?V/30W,AC85V-230V，亮度可調節 |
|
偏光裝置 |
檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路 |
|
檢測工具 |
0.01mm測微尺 |
|
成像裝置 |
630萬高清彩色顯微儀，高清顯微成像系統軟件（自帶測量軟件） |
|
倍率 X |
數值孔徑 NA |
工作距離 WD(mm) |
焦距 F(mm) |
分辨率 R(um) |
景深 DF(um) |
物方視場 (mm) |
像方視場 (mm) |
總放大倍數 (目鏡10X) |
螺紋 尺寸 |
|
5X |
0.12 |
23.6 |
40 |
2.8 |
42.9 |
5 |
25 |
50X |
4/5X1/36” |
|
10X |
0.25 |
17.8 |
20 |
1.34 |
10.1 |
2.5 |
25 |
100X |
4/5X1/36” |
|
20X |
0.40 |
10.4 |
10 |
0.8 |
3.5 |
1.25 |
25 |
200X |
4/5X1/36” |
|
50X |
0.55 |
7 |
4 |
0.61 |
1.4 |
0.5 |
25 |
500X |
4/5X1/36” |
|
100X |
0.8 |
3.2 |
2 |
0.41 |
0.6 |
0.25 |
25 |
1000X |
4/5X1/36” |
