一、儀器用途

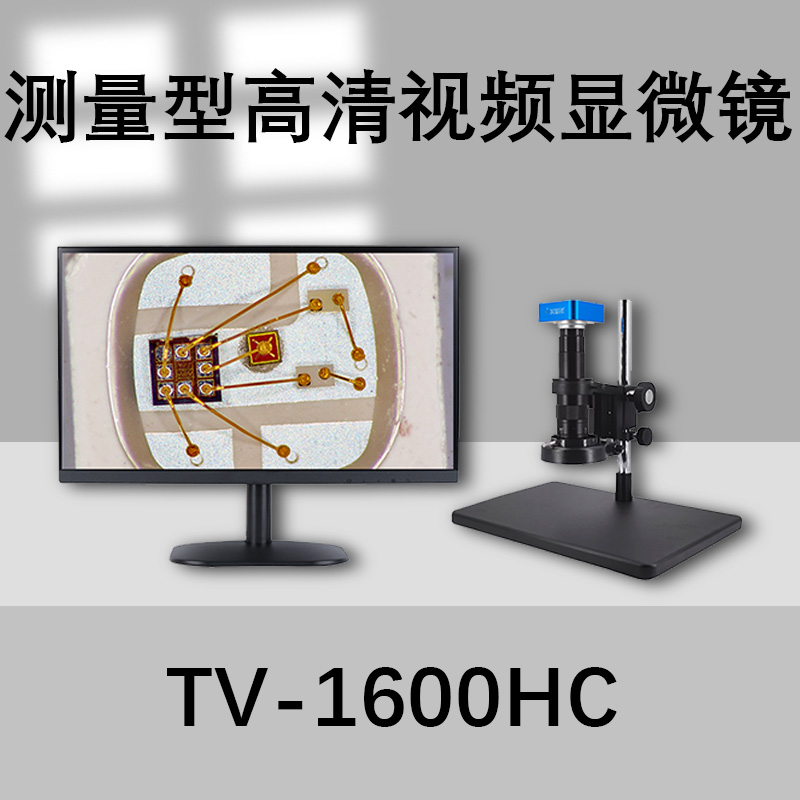

TV-1600HC型連續變倍視頻顯微鏡使用范圍相當廣泛，它觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離，并可根據觀察物的特點選用不同的反射和透射光照明，是適用范圍非常廣泛的常規顯微鏡。對同一物體可實現連續放大倍率觀看,可直接通過連接顯示器或電腦上觀察實物圖像。

本儀器性能可靠，操作簡單，使用方便，且外形美觀，不僅可作教學示范，生物解剖，作觀察分析，由于本顯微鏡具有很高的分辨率及大視場范圍的清晰度，因此還可作可廣泛用于農林地質，電子精密機械等行業和部門。特別適合LC裸片的檢驗，LCD印刷粘貼檢驗，LED生產檢驗，PCB板檢驗，沖壓電鍍檢驗，電子元件檢驗。

二、技術參數

1.攝像目鏡：0.5X

2.物鏡變倍范圍 ：0.7--4.5X,物鏡倍數刻度帶固定卡位，保證測量數據準確。

3.變 倍 比 ：6.5：1

4.底座尺寸：380mm ×260mm

5.移動工作距離：250mm

6.光 源 ：高亮度中心聚光環形LED一體環形熒光燈

7.高清高速1080P像素HDMI工業測量相機，可直接與高清顯示器連接，即可拍照存儲，可直接在顯示器上測量數據，無需連接電腦主機，避免繁瑣布線，測量軟件功能齊全，無線鼠標操作，可測長度、角度、面積、同心圓、圓心距等十幾種不規格的圖案，可直接將測量的數據連圖保存在U盤。高清攝像，60幀/秒，攝像移動物體時絕無拖尾現象。

8視頻總放大倍數：47—307X (以21.5寸顯示器，2X倍的大物鏡為例）

9，測量校正標尺：精度0.1mm/格

三、系統簡介

視頻顯微鏡系統是將傳統的光學顯微鏡與計算機通過光電轉換器有機地結合在一起，能直接在計算機顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和測量數據以及自動生成測量數據報告。

四、系統組成

測量型視頻顯微鏡（TV-1600HC）1、視頻顯微鏡 2、適配鏡  3、測量型工業相機

4、LED一體環形熒光燈    5、顯示器（21.5英寸HDMI接口）

五、選配件

1、 1X攝像目鏡         2、0.5X 1.5X 2X輔助物鏡    3、LED光纖冷光源
